詳細介紹：
CARX復合式排氣閥
 |
 |

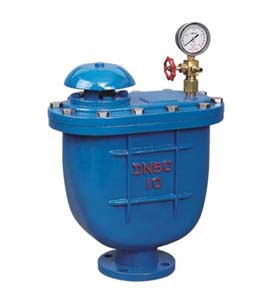

| CARX復合式排氣閥 |

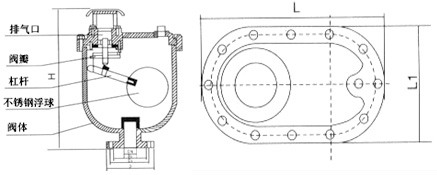

CARX復合式排氣閥結構圖 |
一、CARX復合式排氣閥概述
CARX復合式排氣閥本閥閥體為圓桶狀，閥門內件包括不銹鋼浮球、杠桿及閥瓣。本閥安裝在泵出口處或配水管線中，用來排除集積在管中的空氣，以提高管線及水泵的使用效率，當管內一旦產生負壓時，此閥迅速吸入外界空氣，以防止管線因負壓而損壞。復合式排氣閥用于管路上的最高點或有閉氣的地方，排除管內的氣體來疏通管道，達到正常工作，如不裝排氣閥，管內流動的液體產生動熱引起氣體，形成短路，使管道出水容量達不到要求，其次，管道運轉時出現停電、停泵管道會出現負壓力，而會引起管道振動或破裂，排（吸）氣閥就迅速把空氣吸入管內，防止管道振動或破裂。
二、CARX復合式排氣閥工作原理
當管內開始注水時，閥瓣處在開啟的位置，進行大量排氣，當空氣排完時，閥內充滿水，浮球上升并帶動閥瓣關閉，停止排氣，當管內水正常輸送時，如有少量空氣聚集在閥內到相當?shù)某潭龋y內水位下降，此時空氣油小孔排出。當水泵停止時，管內水流空或遇管內產生負壓，此時塞頭迅速開啟，吸入空氣，確保管線安全。介質溫度：0-80℃
三、CARX復合式排氣閥主要技術參數
| 公稱壓力 | 公稱通徑 | 適用介質 | 適用溫度 | 法蘭標準 | 實驗標準 |
| 1.0-1.6MPa | DN25-32mm為螺紋連接 DN50-200mm為法蘭連接 |
水、油等非腐蝕性液體 | 0-100℃ | GB/T17241.6 GB/T9113 |
GB/T13927 API598 |
四、CARX復合式排氣閥主要零部件材料
| 零件名稱 | 閥體 | 閥蓋 | 浮球 | 杠桿架 | 杠桿 | 塞頭 |
| 材料 | 球墨、鑄鐵 | 球墨、鑄鐵 | 不銹鋼 | 不銹鋼 | 鋁青鋼 | 鋁青鋼 |
五、CARX復合式排氣閥主要連接外型尺寸
| 公稱通徑DN(mm) | L | L1 | H | Z | D |
| 25 | 280 | 176 | 330 | - | - |
| 32 | 280 | 176 | 330 | - | - |
| 50 | 360 | 208 | 475 | 4 | 17.5 |
| 65 | 360 | 208 | 475 | 4 | 17.5 |
| 80 | 400 | 244 | 552 | 8 | 17.5 |
| 100 | 465 | 275 | 623 | 8 | 17.5 |
| 150 | 537 | 332 | 686 | 8 | 22 |
| 200 | 537 | 332 | 686 | 8/12 | 22 |

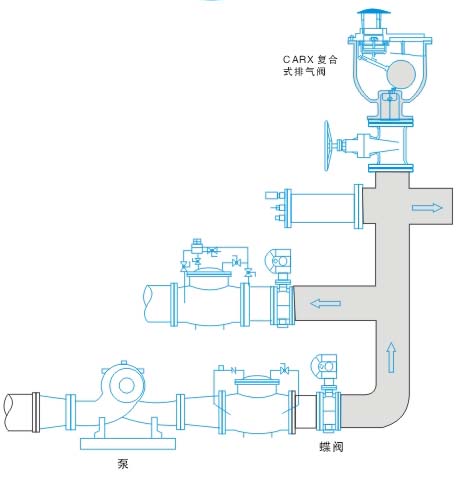

六、CARX復合式排氣閥安裝示意圖
